DETECTEUR DE MOUVEMENTS - INTERRUPTEUR SDI04

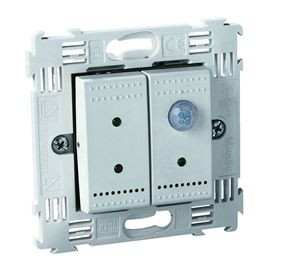

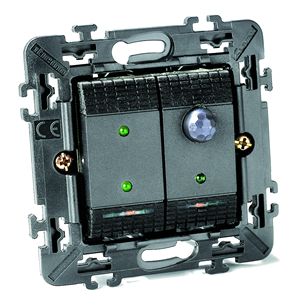

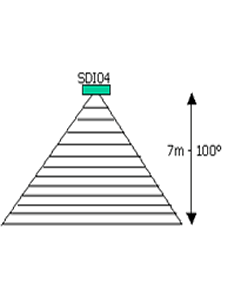

Description Ce module comprend : 3 boutons-poussoirs, 2 LED, un détecteur de mouvements, une cellule d'éclairage. Le tout est intégré dans un cadre de montage ARNOULD avec fixation à pinces. Un raccordement bus avec connecteur (pas de polarité) est prévu. Le détecteur de mouvements a un diamètre de seulement 9 mm et se trouve à l'endroit de la troisième touche. La portée est d'environ 7m dans un angle de 100 degrés. La cellule d'éclairage est montée à l'endroit de la quatrième LED. Le réglage de l'éclairage se trouve à l'arrière du module (potentiomètre à l'extrême droite signifie obscurité). Il est possible de créer un lien (par software) entre le détecteur et la cellule d'éclairage avec l'intensité du mouvement (la plus utilisée) ou de les laisser fonctionner en tant qu'entrées séparées (exemple : structure de l'alarme interne). Si vous avez besoin d'un troisième bouton-poussoir (touche 4), cela est également possible mais celui-ci n'aura PAS de LED en rétro signal ! Réglage logiciel : Touches 1-2 : à utiliser librement comme pour le SWI04. Détecteur : low led high led sélection MODE résultat marche marche SW TIMER2 Lien du détecteur de mouvement avec la cellule d'éclairage arrêt arrêt SW TIMER2 mouvement Cellule d'éclairage/touche4 : low led high led sélection MODE résultat marche marche PB libre touche 4 active marche arrêt NO START/STOP mouvement arrêt marche NO START/STOP mouvement arrêt arrêt NO TIMER2 cellule d'éclair Remarque : Le MODE du détecteur doit obligatoirement être TIMER2 et la durée minimum d'environ 10 secondes S'il y a un mouvement pendant cette durée, le timer se remettra à sa valeur de départ. Le placement de la source de lumière ne joue aucun rôle dans le bon fonctionnement de la cellule d'éclairage.
Détails Techniques MECANISME DE COMMANDE : support de module ARNOULD LIVING ou LlGHT 4702G ENJOLIVEUR : couverture ARNOULD LlVING/LIGHT (non fournie) DIMENSIONS : cadre de montage 75 x 75 mm avec fixation à pinces - Entre-axes 71 mm N° DE COMMANDE :NON LIVRABLE COMME LE MODELE SWI08 !!! LIVING SDI04/L LlGHT SDI04/N BOUTONS-POUSSOIRS : noir pour LIVING/blanc pour LlGHT RACCORDEMENT : 2 fils pour le raccordement bus CHARGE DE BUS : 15mA LED : vertes
Caractéristiques 3 boutons-poussoirs et 2 LED, 1 détecteur de mouvements 7m/100, 1 cellule d'éclairage avec seuil de luminosité réglable, Intégrés dans la série ARNOULD Living ou Light, Se raccorde directement au bus à deux câbles, Pas de polarité pour le raccordement du bus, Etat des LED à régler avec le logiciel.
