Détail des Modules...
Description

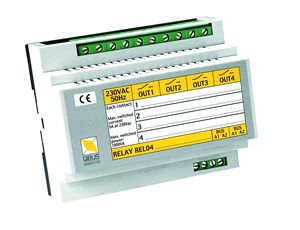

Module pour rail DIN, pour la commutation de 2 volets / pare-soleil / rideaux. Les modules de relais ont 4 contacts non potentiels normalement ouverts pouvant commuter chacun 5A. Nous sommes donc en présence de 4 contacts indépendants, si bien que nous pouvons les raccorder selon nos souhaits.En cas de charges inductives lourdes, de grande puissance ou avec des applications bipolaires, il faut ajouter des contacteurs. Le contact du module de relais commande alors la bobine du contacteur.
Chaque module est doté d'un numéro de série unique (6 chiffres) qui rend possible la programmation n'importe où et n'importe quand. Toutes les programmations sont stockées à l'intérieur dans une mémoire rémanente. Après une coupure de courant, les sorties reviennent à leur dernière position.
Un disjoncteur bipolaire de maximum 10A doit être placé sur la ligne d'alimentation.
Détails Techniques
ALIMENTATION : 230Vca/soHz -sécurisation maximale: 10A/2PNO1-NO4 : 4 contacts non potentiels normalement ouverts SA /230V
CONSOMMATION PROPRE : 2.sVA
CHARGE BUS : 10mA à 13.8V
TEMPERATURE DE TRAVAIL : 10-60°C
SAUVEGARDE : minimum 10 ans
DIMENSIONS : 6 modules (105 mm)
FIXATION : rail DIN
Caractéristiques
· 4 sorties de relaisContacts normalement ouverts
Non potentiels
Un seul type de relais : pas de distinction dans la fonction d'interruption
