THERMOSTAT THTO1

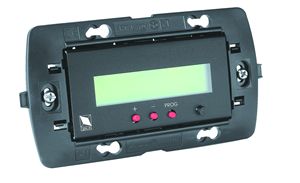

Description Ce module à encastrer dispose d'un écran d'affichage CD éclairé et doit être monté dans un boîtier de montage ARNOULD de type 504E. L'écran d'affichage compte deux lignes de 16 caractères : La première ligne indique le jour et l'heure (jour / heure / minute), La deuxième ligne indique le canal sélectionné et la température choisie ou actuelle. Un capteur de température numérique mesure la température ambiante avec une précision de ± 0.5°C. 5 programmes sont prévus : Manuel, Antigel, Economie, Confort, Nuit. Tous ces programmes ont une valeur préréglée et peuvent être choisis sur le thermostat ou via l'horloge du contrôleur dans un cycle hebdomadaire. Il y a trois boutons-poussoirs : + / - / PROG. En poussant sur le + ou le -, vous pouvez momentanément augmenter ou diminuer la température par phases de 0.5°C. La touche PROG permet de sélectionner le programme. Il y a moyen de fixer les températures pour chaque programme sur le thermostat : Sélectionner d'abord le programme souhaité avec la touche PROG. Continuez de pousser sur la touche PROG et poussez ensuite sur + . Un message apparaît confirmant la modification. Appuyez sur + ou - jusqu'à ce que la température souhaitée soit atteinte. Lâchez la touche PROG. Cette action peut être répétée pour chaque programme. Via un module de relais, jusqu'à 3 sorties sont disponibles : Si la température de l'espace est trop basse, la sortie 1 s'allume. Si la température de l'espace est plus basse que la limite fixée, la sortie 2 s'allume aussi (par exemple : chauffage rapide le matin). Si la température de l'espace est trop haute, la sortie 3 s'allume.
Détails Techniques MECANISME DE COMMANDE : support de module ARNOULD LIVING ou LlGHT 4704 ENJOLIVEUR : couverture ARNOULD LlVING/LIGHT (non fournie) DIMENSIONS : cadre de montage de 130 x 73mm avec fixation à vis boîte de montage obligatoire 504E ! N° DE COMMANDE : LIVING THT011L LlGHT THT011N RACCORDEMENT : 2 fils pour le raccordement bus CHARGE DU BUS : 60mA
Caractéristiques Ecran LCD éclairé avec 2 lignes, Détecteur de température numérique avec résolution de 0.5°C, 5 programmes en régime hebdomadaire pour le choix de la température, 3 niveaux de commutation: chauffage - chauffage rapide - air conditionné, Intégré dans la série Living ou Light, Se raccorde directement au bus à 2 câbles, Position retard sur réversibilité chaud / froid.
