Description

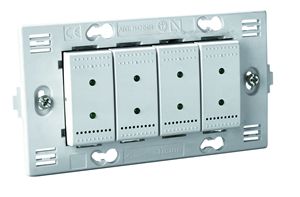

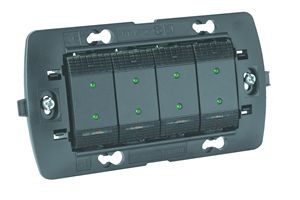

Ce module comprend :
- 8 boutons-poussoirs,
- 8 LEDS.
Il est intégré dans un cadre de montage ARNOULD avec fixation à vis. Un raccordement bus avec connecteur (pas de polarité) est prévu.
NE JAMAIS RACCORDER OU DETACHER D'INTERRUPTEURS LORSQUE LE BUS EST SOUS TENSION!
A l'aide d'un module, 8 sorties ou même jusqu'à 16 scénarios peuvent être desservis. Avec le logiciel, un nom de sortie ou d'atmosphère est couplé à chaque touche. Chaque module comprend 2 modules identiques du type SW104. C'est pour cette raison que deux numéros de série sont prévus. Lors du montage, il faut toujours veiller à ce que ce numéro soit sur le côté supérieur. Ainsi, la TOUCHE 1 se trouvera en haut à gauche.
Lorsque dans un même module, un même nom de sortie est donné à plusieurs touches, ces touches seront pour ainsi dire en parallèle. Lorsque l'on donne les mêmes noms de sortie à plusieurs modules, on crée un raccordement à permutation ou raccordement en croix.
Chaque LED donne un rétro signal selon l'état de cette sortie. Lorsque la sortie est non active, la LED peut s'éclairer légèrement. Cela permet de trouver plus facilement l'interrupteur dans l'obscurité. Le réglage de l'intensité de la LED (élevé ou faible) se détermine par le biais de la programmation au niveau du PC.
Détails Techniques
MECANISME DE COMMANDE support de module ARNOULD LIVING ou LlGHT 4704ENJOLIVEUR couverture ARNOULD LlVING/LIGHT (non fournie)
DIMENSIONS cadre de montage 130 x 73 mm avec fixation à pinces et boîte de montage
N° DE COMMANDE LIVING SWI08/L LlGHT SWI08/N BOUTONS-POUSSOIRS noir pour LIVING/blanc pour LlGHT
RACCORDEMENT 2 x 2 fils pour le raccordement bus
CHARGE DE BUS 30mA LED vertes
Caractéristiques
8 boutons-poussoirs et 8 LED,Intégrés dans la série ARNOULD Living - ou Light,
A raccorder directement au bus à deux câbles,
Pas de polarité pour le raccordement du bus,
Etat des LED à régler avec le logiciel,
Commande jusqu'à 8 sorties ou 16 scénarios
