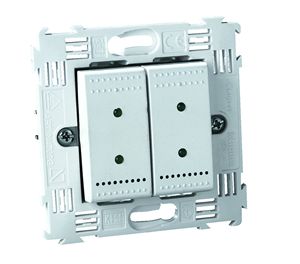

INTERRUPTEUR SWIO4
Description Ce module comprend : 4 boutons-poussoirs 4 LEDS. Il est intégré dans un cadre ARNOULD avec fixation à pinces. Un raccordement bus avec connecteur (pas de polarité) est prévu. NE JAMAIS RACCORDER OU DETACHER D'INTERRUPTEURS LORSQUE LE BUS EST SOUS TENSION A l'aide d'un module, il est possible de desservir 4 sorties et même jusqu'à 8 scénarios. Avec le logiciel, un nom de sortie ou d'atmosphère est couplé à chaque touche. C'est pour cette raison que chaque module est doté d'un numéro de série unique pour cette programmation. Lors du montage, il faut toujours veiller à ce que ce numéro soit sur le côté supérieur. Ainsi, la TOUCHE 1 se trouvera en haut à gauche. Lorsque dans un même module, un même nom de sortie est donné à plusieurs touches, ces touches seront pour ainsi dire en parallèle. Lorsque l'on donne les mêmes noms de sortie à plusieurs modules, on crée un raccordement à permutation ou raccordement en croix. Chaque LED donne un rétro signal selon l'état de cette sortie. Lorsque la sortie est non active, la LED peut s'éclairer légèrement. Cela permet de trouver plus facilement l'interrupteur dans l'obscurité. Le réglage de l'intensité de la LED (élevé ou faible) se détermine par le biais de la programmation au niveau du PC.
Détails Techniques MECANISME DE COMMANDE : support de module ARNOULD LIVING ou LlGHT 4702G ENJOLIVEUR : couverture ARNOULD LlVING/LIGHT (non fournie) DIMENSIONS : cadre de montage 75 x 75 mm avec fixation à pinces entre-axes 71mm N° DE COMMANDE : LIVING SWI04/L LlGHT SWI04/N BOUTONS-POUSSOIRS : noir pour LIVING/blanc pour LlGHT RACCORDEMENT : 2 fils pour le raccordement bus CHARGE DE BUS : 15mA LED : vertes
Caractéristiques 4 boutons-poussoirs et 4 LED, Intégrés dans la série ARNOULD Living- ou Light, Se raccorde directement au bus à deux câbles, Pas de polarité pour le raccordement du bus, Etat des LED à régler avec le logiciel, Commande jusqu'à 4 sorties ou 8 scénarios
