Description

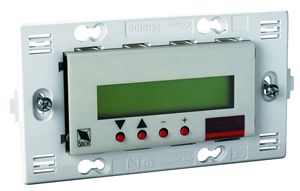

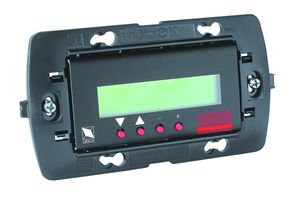

Ce module à encastrer dispose :
- d'un écran LCD éclairé
- d'un récepteur infrarouge
- de 4 touches de commande
Le tout doit être monté dans un boîtier de montage ARNOULD de type 504E (fixation à vis).
L'écran compte deux lignes de 16 caractères :
- La première ligne mentionne le jour et l'heure (jour / heure / minutes),
- La deuxième ligne mentionne le canal appelé et son état (0-100% / ...seconde / minute /...°C)
A l'aide de la télécommande universelle fournie, il est possible de commander jusqu'à 99 canaux et de connaître la situation en cours (contrôle de l'état). Chaque canal peut être une sortie (bistable, variateur, minuteur, thermostat, volet, ...) ou un groupe de sorties (atmosphère). Avec les 2 premières touches sur l'écran, on peut augmenter ou diminuer les canaux par 1 (pousser brièvement) ou par 10 (pousser longtemps).
Le canal 00 est réservé pour le contrôle de l'état (à partir de ctl02 v9.04 / windows v3.1.1 ou supérieure). Chaque sortie peut être reprise dans une liste de contrôle (avertissement sur l'écran). Si ces sorties sont encore actives lors du scannage sur le canal 00, ces sorties seront alors indiquées sur l'écran. Si toutes les sorties à contrôler ne sont pas actives, le message " TOUT OK " apparaît sur l'écran. Idéal en tant que contrôle supplémentaire et en tant qu'économiseur d'énergie lorsque vous quittez la maison ou lorsque vous allez vous coucher.
Il est également possible de donner une indication de texte lors de la commande via les interrupteurs (= lien LCD). Si le lien LCD est actif, la dernière sortie activée et son état apparaîtront.
Après 10 secondes, l'écran donne à nouveau le canal employé en dernier ainsi que la date et l'heure (date + heure)
Remarque : Ce module a UN numéro de série
Détails Techniques
MECANISME DE COMMANDE support de module ARNOULD LlVING/LIGHT 4704
ENJOLIVEUR couverture ARNOULD LlVING/LIGHT (non fournie)
DIMENSIONSBoîte de montage obligatoire 504E ! cadre de montage de 130x73mm avec fixation à vis
N° DE COMMANDE LIVING IRC01/L LlGHT IRC01/N CODE IR SA T061
PORTEE environ 6 mètres
RACCORDEMENT via bus
CHARGE BUS 60mA
Caractéristiques
Ecran LCD éclairé avec 2 lignes,Récepteur infrarouge pour 99 canaux,
Indication de l'heure, du nom et de l'état,
Contrôle de l'état,
Intégré dans la série ARNOULD Uving ou Light,
Se raccorde directement au bus à deux câbles.
