Détail des Modules...
Description

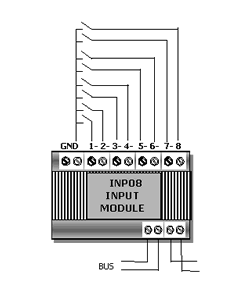

Module pour rail DIN, pour raccordements de contacts externes tels que détecteur de soleil/anémomètre, détecteur de mouvement, contacts de portes, boutons-poussoirs.Huit entrées sont prévues, elles doivent être non potentielles.
Le choix des contacts d'entrée peut être déterminé à l'aide du logiciel par le biais du PC :
- Push Button = bouton-poussoir ouvert à l'état de repos (comme une sonnette)
- Contact NO = contact ouvert à l'état de repos
- Contact NC = contact fermé à l'état de repos
- SWITCH = interrupteur classique unipolaire.
La longueur maximum de chaque entrée peut comporter 200 m. Le type de câble ou de section n'exerce pas d'influence.
Chaque module est doté de deux numéros de série exclusifs pour la programmation. Le premier numéro de série se réfère à l'entrée 1-4. Le deuxième numéro de série se réfère à l'entrée 5-8.
UTILISER TOUJOURS DES CONTACTS NON POTENTIELS
NE JAMAIS RACCORDER OU DETACHER D'INTERRUPTEURS LORSQUE LE BUS EST SOUS TENSION
Détails Techniques
IN1-8 : 8 entrées non potentielles
CONSOMMATION PROPRE : 2.5VA
CHARGE BUS : 20mA pour 13.8V
TEMPERATURE DE TRAVAIL : 10-60°C
BACKUP : minimum 10 ans
DIMENSIONS : 6 modules (105mm)
FIXATION : rail DIN
Caractéristiques
8 contacts d'entrée,
Bouton-poussoir, normalement ouvert, normalement fermé,
Interrupteur unipolaire classique,
Se raccorde directement au bus à 2 câbles,
Pas de polarité du raccordement de bus,
Commande jusqu'à 8 sorties ou 8 scénarios.
