Description

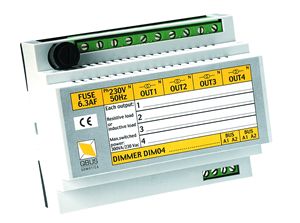

Module pour rail-DIN pour l'atténuation de 4 consommateurs 10-300VA. Les variateurs sont numériques et fonctionnent avec une précision de 8 bits. La séparation optique entre les entrées et les sorties assure un fonctionnement sûr. Le déplacement de phase de chaque consommateur est mesuré séparément, si bien que l'utilisation de charges ohmiques (ampoules) et inductives (transformateurs classiques) est possible. Les transformateurs électroniques sont possibles pour autant qu'ils fonctionnent selon le principe du découpage de la phase de courant.Réglé comme variateur à 1 touche, on réduit le nombre de touches de commande, mais cela a pour désavantage d'être obligé de parcourir, à chaque fois, le cycle complet (de zéro au maximum et retour à zéro).Réglé comme variateur à 2 touches, on a besoin d'une touche + et une touche -, mais le confort de commande est plus élevé.
Lorsque l'on appuie longuement sur une touche, le temps de parcours (de zéro au maximum) est de 5.1 secondes Une pulsion courte (0,3 seconde) mènera le variateur à zéro ou à une valeur maximum de 2.5 secondes Cette valeur maximum peut être réglée entre 20 et 100%. L'éclairage peut être éteint automatiquement après une période sélectionnée, de 1 seconde à 255 minutes. Idéal pour les chambres à coucher. Si les variateurs sont commandés via une atmosphère, le temps de montée et de descente est réglable entre 0,3 seconde et 22 minutes. Chaque module dispose d'un numéro de série unique, permettant de régler la programmation n'importe où et n'importe quand. Après une coupure de courant, les sorties reviennent à leur dernière position.

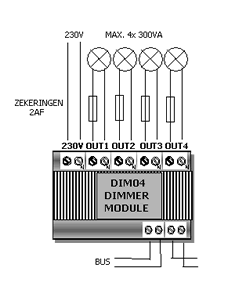

Comme les modules de variateur ne sont pas à l'abri de courts-circuits, il faut prévoir un fusible de type 2AF par sortie. Faites en sorte qu'il y ait une ventilation suffisante dans le boîtier des interrupteurs.
Détails Techniques
ALIMENTATION : 230Vca/50Hz -sécurisation maximale: 10A/2POUT1-OUT4 : 4 sorties de tension 230VI300VA -charges ohmiques ou inductives
CONSOMMATION PROPRE : 1.5VA
DISSIPATION : maximum 10W
CHARGE DE BUS : 10mA à 13.8V
TEMPERATURE DE TRAVAIL : 10-60°C
SAUVEGARDE : minimum 10 ans
FUSIBLES : 2AF (externES) DIMENSIONS : 6 modules
FIXATION : rail DIN
Caractéristiques
4 variateurs numériques,Charges ohmiques ou inductives,
Réglable en commande à 1 ou 2 touches,
Puissance maximum par canal : 400VA,
Puissance totale par module : 1200VA,
Temps de montée et de descente : manuel 2,5 secondes,
Commande d'atmosphère : 0,3 seconde - 22 minutes,
Fondu automatique après 1 seconde - 255 minutes.
