Description

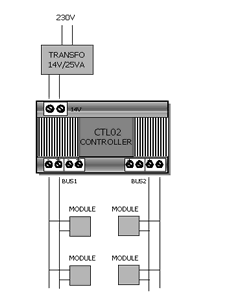

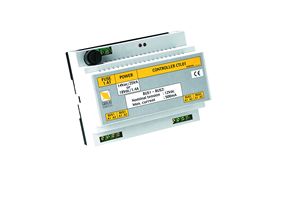

Le contrôleur fournit l'alimentation et les informations nécessaires pour tous les modules raccordés. Placez-le, de préférence, dans un endroit sec, légèrement chauffé et faites en sorte qu'il y ait suffisamment d'espace par rapport aux sources d'interférence, comme les contacteurs et les transformateurs. L'armoire doit être suffisamment ventilée.L'alimentation se fait via un transformateur 14Vca/25VA ou une alimentation stabilisée 18Vcc/2A. Une alimentation de sauvegarde incorporée conservera pendant 10 années au moins toutes les données, en cas de coupure de courant.
La connexion de l'alimentation au contrôleur n'a pas de polarité.
Les deux sorties bus peuvent fournir chacune 500mA à 13.8V et sont dotées de protection thermique. Lors de la connexion des modules, la polarité n'importe pas.
Faites en sorte que la charge des bus soit égale, en répartissant le nombre de modules sur les 2 bus. En moyenne, quelque 30 modules peuvent être raccordés par sortie bus. Consommation de courant par module :
- Interrupteur : 15mA,
- Module de sortie : 10mA,
- Thermostat ou télécommande : 60mA.
Avant de mettre le contrôleur sous tension, il faut d'abord vérifier qu'il n'y a pas de court-circuit dans les bus et que la résistance d'isolation vers la terre est assez grande. Lorsque vous allumez le contrôleur, une procédure de test de 3 secondes est effectuée. Evitez par conséquent d'allumer et d'éteindre rapidement l'alimentation (temps d'attente minimum entre allumer et éteindre = 5 secondes).
Détails Techniques
ALIMENTATION : 12VCA/25VA ou 18Vcc/2ASORTIE BUS1 -BUS2 : 13.8Vcc/500mA
CONSOMMATION PROPRE : 3VA
DISSIPATION : maximum 6W
TEMPERATURE DE TRAVAIL : 10-60°C
BACKUP : minimum 10 ans
FUSIBLE : 1AT
FIXATION : rail DIN
DIMENSIONS : 6 modules (105mm)
Caractéristiques
392 sorties sous toutes les formes - monostable - bistable - variateur 1 T de 2T - 4 sortes de minuteurs - marche / arrêt -intervalle - thermostat - volet - pare-soleil - rideaux - commande infrarouge - commande affichage - interfaces séries RS232,
Liens de programmation
Fonctions logiques : et I ou I si alors, 126 blocs de commutation, 17 sorties chacun,
32 scénarios, sans limite de grandeur
Simulation de présence
Passage automatique à l'heure d'été et d'hiver
