Description
Avec l'interface QBUS audio, il est possible de sélectionner, dans chaque pièce (maximum 4), une des 4 sources audio (multi-source) et d'en modifier le volume. Lorsque ces sources audio sont dotées d'une commande infrarouge, on peut également modifier la présélection (tuner) ou la piste (lecteur CD). La sélection du volume et de la source fonctionnent de manière indépendante pour chaque pièce. La présélection ou la piste choisie pour une source déterminée sera évidemment valable pour chaque pièce.Qbus fournit l'interface audio avec la commande infrarouge intégrée. Vous êtes libre de choisir la marque et le type des 4 sources audio (maximum 4, par contrôleur) ainsi que les 4, 8, 12, ... amplificateurs terminaux stéréo (maximum 4, par interface audio). Attention : les sources doivent être des modules autonomes (pas de mini chaîne) dotés de raccordements audio-out (prises cinch) et capables d'être commandées par infrarouge. Sur le site Internet de Qbus, vous trouverez une liste des types de sources et d'amplificateurs terminaux compatibles.
Raccordements

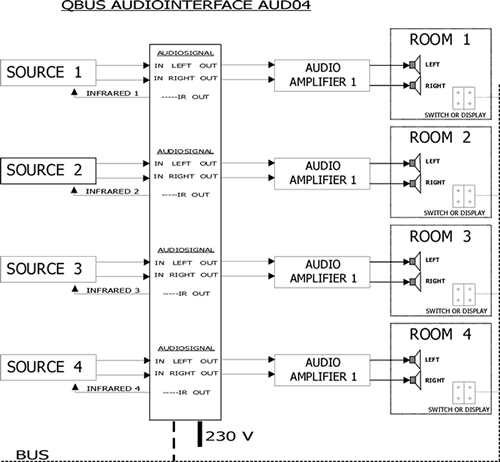

L'interface audio dispose de 4 entrées et de 4 sorties stéréo. Les 4 sorties source et les 4 entrées amplificateur sont raccordées avec des câbles audio stéréo protégés. Ces câbles doivent avoir des fiches cinch mâles aux deux extrémités.
Les sorties des amplificateurs terminaux sont raccordées aux haut-parleurs dans chaque chambre au moyen de fils haut-parleur (± 1mm² ). Il est préférable que les sources, interfaces audio et amplificateurs terminaux soient tous placés dans le même local.
La connexion bus, les 4 x 2 câbles haut-parleur et une alimentation 230V doivent être présents dans ce local. Une telle disposition est préférable car les câbles audio et la commande infrarouge ont une longueur limitée.Le système complet multi-pièces / multi-sources sera de préférences (mais pas obligatoire) placé séparément d'un autre système audio (par exemple, un système dolby-surround)

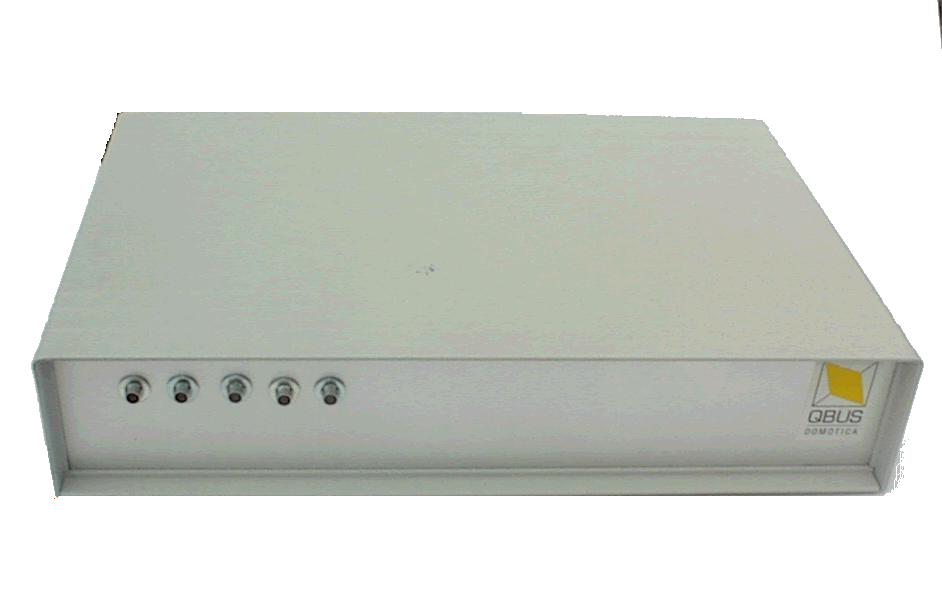

AUD04i : audio-interface avec commande IR
Les 4 diodes émettrices nécessaires pour l'utilisation de la commande infrarouge et pour les présélections sont fournies avec l'interface QBUS. Ces diodes émettrices peuvent être collées sur le devant de la source audio et sont raccordées à l'interface audio au moyen d'un cordon souple. Les cordons infrarouges ont une longueur d'environ 1m.AUD04 : audio-interface sans commande IR
Même fonction que l'interface AUD04i, mais sans la commande infrarouge intégrée. Cette version est recommandée si vous voulez seulement choisir la source et modifier le volume, sans modifier la présélection. Cette version suffit également si vous voulez diriger la musique dans plus de 4 pièces. Dans ce cas-là, 4 câbles audio et 4 câbles fendus sont fournis pour chaque interface audio.
Commande
La commande de l'audio (volume, choix de la source, présélections) de chaque pièce peut se faire au moyen d'un interrupteur QBUS SWI04 ou avec un display infrarouge IRS01. Cette dernière possibilité est préférable lorsqu'on souhaite des présélections. La commande de l'audio peut évidemment se faire par des sphères, temps d'horloge, en ligne, télécommande (Radio Fréquence, infrarouge, …), …
Programmation
Avec le logiciel QBUS sous Windows " Serial Manager ", il est possible de programmer très facilement l'interface audio (n° de série 99xxxx) et les commutateurs et/ou les écrans. Cette programmation est indépendante du type et de la marque de la source audio.
Lorsqu'une commande de présélection est souhaitée, il faut d'abord apprendre les codes infrarouges des sources audio choisies. Ces codes infrarouges dépendent de la MARQUE et du TYPE de matériel audio. Sur notre site Internet QBUS, vous trouverez les codes infrarouge de plusieurs sources audio. Actuellement, nous privilégions la marque SONY :
Ces codes infrarouges (16 par appareil / source) peuvent alors être introduits via le logiciel Qbus " Serial Manager " (n° de série infrarouge: 98xxxx). En plus du signal preset1, preset2 ,… ces codes peuvent éventuellement aussi comporter d'autres signaux tels que power-on, marche, arrêt,….
- Lecteur de CD : SONY CDP,
- Tuner : SONY ST.
.
Spécifications
RACCORDEMENTS :
- 4 entrées cinch stéréo,
- 4 sorties cinch stéréo,
- 4 sorties infrarouges sur jack,
- Raccordement bus (séparation optique de l'installation audio),
- Alimentation 230V.
DIMENSIONS :
L x l X H : 250 x 180 x 60 mm
MIXEUR AUDIO DIGITAL :
- Impédance d'entrée 50K,
- Gamme de fréquences 0 - 50kHz,
- Réglage du volume : 64 niveaux (réglage de 0 à moins 63dB),
- Distorsion < 0.002%,
- Bruit < 2.2µV RMS,
- Diaphonie entre 2 circuits > -100dB.
CHARGE DE BUS :
4mA à 12V
PUISSANCE ABSORBEE à 230V :
2W
