Détail des Modules...
Description

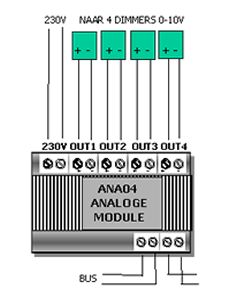

Module pour rail-DIN, pour la commande de 4 variateurs analogiques, fonctionnant avec des tensions d'entrée de 0-10V ou 1-10V. La commande contient 4 convertisseurs numérique-analogique avec une précision de 8 bits. Une séparation optique entre les entrées et les sorties assure un fonctionnement sûr. Ce module peut être utilisé pour l'atténuation de très grandes puissances ou pour les commandes du ballast de l'éclairage à tube (tube fluorescent). A l'intérieur se trouvent 4 interrupteurs DIP. Grâce à eux, on peut régler chaque sortie en commande 0-10V ou 1-10V.Il faut noter que les tensions de commande ne peuvent pas avoir de liaison avec le réseau d'éclairage. Les bornes négatives sont reliées ensemble à l'intérieur.
La commande et la programmation à partir du QBUS se déroulent selon le même principe que le variateur QBUS DIM04. Réglé comme variateur à 1 touche, on réduit le nombre de touches de commande, mais cela entraîne le désavantage qu'il faut à chaque fois parcourir le cycle complet : de zéro au maximum et retour à zéro.
Réglé comme variateur à 2 touches, on a besoin d'une touche + et d'une touche -, mais le confort de commande est plus élevé. Lorsque l'on appuie longuement sur une touche, le temps de parcours de zéro au maximum comporte 5, 1 secondes Une pulsion courte " 0,3 seconde) mènera le variateur à zéro ou à une valeur maximum en 2,5 secondes Cette valeur maximum peut "-' être réglée entre 20 et 100 %. L'éclairage peut également être éteint automatiquement après une période sélectionnée, de 1 seconde à 255 minutes. Idéal pour les chambres à coucher. Si les variateurs sont commandés via une atmosphère, le temps de montée et de descente est réglable entre 0,3 seconde et 22 minutes. Chaque module dispose d'un numéro de série unique, permettant de régler la programmation n'importe où et n'importe quand. Après une coupure de courant, les sorties reviennent à leur dernière position.
Détails Techniques
ALIMENTATION : 230Vca/50Hz -sécurisation maximale: 10A/2POUT1-OUT4 : 4 sorties de tension 0-10V ou 1-10V / maximum 10mA
CONSOMMATION PROPRE : 1,5VA
DISSIPATION : maximum 2W
CHARGE DE BUS : 10mA à 13,8V
TEMPERATURE DE TRAVAIL : 10-60°C
SAUVEGARDE : minimum 10 ans
DIMENSIONS : 6 modules FIXATION : rail DIN
Caractéristiques
4 convertisseurs numérique-analogique,
Pour la commande de variateurs analogiques (de n'importe quelle marque) : 0-10V ou 1-10V,
Courant de sortie maximum par canal : 10mA,
Réglable en commande à 1 ou 2 touches,
Temps de montée et de descente : manuel 2,5 secondes,
Commande d'atmosphère : 0,3 seconde -22 minutes,
Fondu automatique après 1 seconde -255 minutes.
